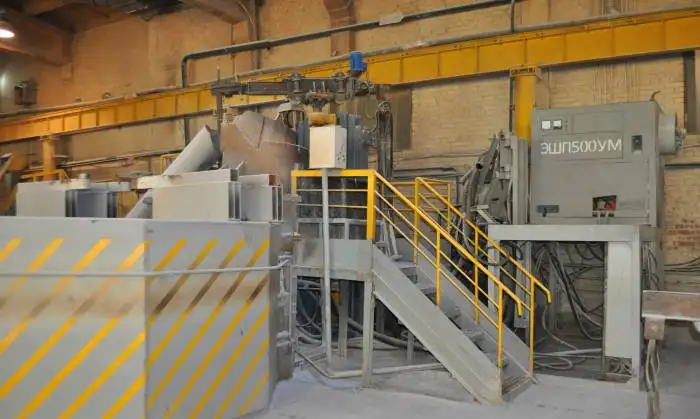

Установка электрошлакового переплава типа ЭШП с установкой центробежного типа (УЦБЛ) предназначена для получения расплавов из стали и никелевых сплавов путем переплава расходуемого электрода под слоем шлака (флюса) в плавильной емкости (тигле),футерованным огнеупорными материалами и предназначенного для накопления и последующей разливке металла в металлические и керамические формы. Установка может эксплуатироваться, как совместно с установкой центробежного литья типа УЦБЛ, так и без нее. При работе установки исполнения ЭШП-500УМ,совместно с УЦБЛ, предусмотрена возможность изготовления отливок с несимметричной геометрией по ГОСТ 1 и крупногабаритных кольцевых заготовок. Максимальный диаметр изготавливаемых изделий - до 2000 мм, высота до 1000 мм. Установка также может использоваться в различных отраслях промышленности где требуется получать заготовки деталей из сплавов различного химического состава.
Технические характеристики
Установленная мощность трансформатора, кВА 250
Потребляемая мощность, кВА, не более 250
Масса выплавляемого металла, кг. до 2000
Частота тока,Гц 50
Напряжение, В, питающей сети/цепей управления 380/24
Регулируемое напряжение переплава, В 30, 35
Максимальный ток переплава, А 5000
Макс. длина сплавляемой части электрода, мм 1500
Рабочая скорость перемещения электрода, мм/сек 1
Маршевая скорость перемещения электрода, мм/сек 5
Рабочее давление в гидравлической системе, кг/см2 120
Система водоснабжения водоохлаждаемых элементов замкнутая
Расход воды на охлаждение установки, м3/час 4
Масса установки, т 2,6
Габаритные размеры, м (без учета тиглей) 4,3х6,4х4,0
Емкость тигля, кг 100.....2000
габариты тигля, мм 1020/1300
Общий вес тигля, кг 5000
